牛顿法求解塑性问题

弹塑性厚壁圆筒 [Hill1950]：一根长管在内压作用下加载，直到整个管壁都发生塑性流动。脚本 examples/solid/plasticity_cylinder/plasticity_cylinder.py 在平面应变下用 von Mises（J2）塑性模型求解该问题，并把结果与弹性响应的闭式解以及极限压力进行对比。

与 塑性（带各向同性硬化的 J2） 相比，新增的要素是 一致切线。在那个示例中，每个载荷步都用 L-BFGS 最小化一个增量能量；而在这里，每个载荷步都用牛顿法求解，所用的正是应力更新本身的导数，因此迭代呈二次收敛：每个塑性载荷步只需三到五次迭代。塑性状态保存在求积点上，并以 quadrature_data 的形式传入装配器。

模型

小应变 \(\boldsymbol{\varepsilon} = \boldsymbol{\varepsilon}^e + \boldsymbol{\varepsilon}^p\)，各向同性弹性（剪切模量 \(\mu\)，体积模量 \(\kappa\)），以及带线性各向同性硬化的 von Mises 屈服函数，

\[f(\boldsymbol{\sigma}, p) = q(\boldsymbol{\sigma}) - (\sigma_y + H p), \qquad q = \sqrt{\tfrac32\, \mathbf{s} : \mathbf{s}},\]

（\(\mathbf{s}\) 为偏应力，\(p\) 为等效塑性应变，\(H = 0\) 对应理想塑性），并采用关联流动法则。平面应变保持 \(\varepsilon_{zz} = 0\)，因此应变和应力都以 \(3 \times 3\) 张量的形式存储：\(\sigma_{zz}\) 不为零，\(\varepsilon^p_{zz}\) 也不为零。

径向返回。 在一个载荷步内，求积点处的总应变 \(\boldsymbol{\varepsilon}\) 是给定的，载荷步开始时的状态为 \((\boldsymbol{\varepsilon}^p_n, p_n)\)。试探应力 \(\boldsymbol{\sigma}^{tr} = \mathbb{C} : (\boldsymbol{\varepsilon} - \boldsymbol{\varepsilon}^p_n)\) 的偏量为 \(\mathbf{s}^{tr}\)，von Mises 应力为 \(q^{tr}\)。若 \(f^{tr} = q^{tr} - (\sigma_y + H p_n) \le 0\)，该步为弹性步；否则把偏应力按比例缩回到屈服面上：

\[\Delta p = \frac{f^{tr}}{3\mu + H}, \qquad \boldsymbol{\sigma} = \boldsymbol{\sigma}^{tr} - 2\mu\, \Delta p\, \sqrt{\tfrac32}\, \mathbf{N}, \qquad \mathbf{N} = \frac{\mathbf{s}^{tr}}{\|\mathbf{s}^{tr}\|}.\]

一致切线 [Simo1985] [deSouzaNeto2008]。对这一更新（而不是对连续介质的本构关系）求导，就得到牛顿法所需的模量：

\[\frac{\partial \boldsymbol{\sigma}}{\partial \boldsymbol{\varepsilon}} = \kappa\, \mathbf{1} \otimes \mathbf{1} + 2\mu \Bigl(1 - \frac{3\mu\, \Delta p}{q^{tr}}\Bigr) \mathbb{I}_{dev} + 6\mu^2 \Bigl(\frac{\Delta p}{q^{tr}} - \frac{1}{3\mu + H}\Bigr) \mathbf{N} \otimes \mathbf{N}\]

以上用于塑性点，其余点取弹性模量。radial_return 一次性为所有求积点计算应力、更新后的状态以及这些模量：

def radial_return(eps, eps_p, p, mat: J2Material):
    """Stress update of J2 plasticity at every quadrature point.

    Parameters
    ----------
    eps : torch.Tensor
        Total strain ``[..., 3, 3]`` at the end of the step (plane strain:
        the third row and column are zero).
    eps_p, p : torch.Tensor
        Plastic strain ``[..., 3, 3]`` and equivalent plastic strain ``[...]``
        at the start of the step.

    Returns
    -------
    sigma : torch.Tensor
        Stress ``[..., 3, 3]``.
    eps_p, p : torch.Tensor
        Updated plastic state.
    C : torch.Tensor
        Consistent tangent d sigma / d eps ``[..., 3, 3, 3, 3]``:
        kappa 1x1 + 2 mu (1 - 3 mu dp / q) I_dev + 6 mu^2 (dp / q - 1 / (3 mu + H)) N x N
        on plastic points, kappa 1x1 + 2 mu I_dev on elastic ones, with q the
        trial von Mises stress and N the unit trial deviator
        (de Souza Neto, Peric and Owen, 2008, box 7.4).
    """
    mu, kappa, H = mat.mu, mat.kappa, mat.H
    one = torch.eye(3, dtype=eps.dtype, device=eps.device)
    ee = eps - eps_p                                                # trial elastic strain
    tr = ee.diagonal(dim1=-2, dim2=-1).sum(-1)
    s = 2 * mu * (ee - tr[..., None, None] / 3 * one)              # trial deviatoric stress
    norm_s = torch.sqrt((s * s).sum((-2, -1)))
    q = math.sqrt(1.5) * norm_s                                     # trial von Mises stress
    f = q - (mat.sigma_y + H * p)
    plastic = f > 0
    dp = torch.where(plastic, f, torch.zeros_like(f)) / (3 * mu + H)
    N = s / torch.where(plastic, norm_s, torch.ones_like(norm_s))[..., None, None]
    flow = math.sqrt(1.5) * dp[..., None, None] * N                 # plastic strain increment
    sigma = kappa * tr[..., None, None] * one + s - 2 * mu * flow

    q_safe = torch.where(plastic, q, torch.ones_like(q))
    a = torch.where(plastic, 3 * mu * dp / q_safe, torch.zeros_like(q))
    b = torch.where(plastic, 6 * mu**2 * (dp / q_safe - 1 / (3 * mu + H)), torch.zeros_like(q))
    ones = torch.einsum("ij,kl->ijkl", one, one)
    sym = 0.5 * (torch.einsum("ik,jl->ijkl", one, one) + torch.einsum("il,jk->ijkl", one, one))
    C = (kappa * ones + (2 * mu * (1 - a))[..., None, None, None, None] * (sym - ones / 3)
         + b[..., None, None, None, None] * torch.einsum("...ij,...kl->...ijkl", N, N))
    return sigma, eps_p + flow, p + dp, C

测试集把这一切线与应力更新的前向模式自动微分导数 torch.func.jvp 进行比较。对于没有闭式切线的本构模型，这种导数也正是获得切线的途径。

求积点数据

应力和模量都是定义在求积点上的数组，形状为 [n_elements, n_quadrature, ...]。以 quadrature_data 传入后，每一项都以它在当前求积点处的值、按自身的名称传给 forward：

class InternalForce(NodeAssembler):
    """f_i = int sigma . grad N_i dx, sigma given at the quadrature points."""

    def forward(self, gradv, sigma):
        return sigma @ gradv

class Tangent(ElementAssembler):
    """K_ij = int grad N_i . C . grad N_j dx, C given at the quadrature points."""

    def forward(self, gradu, gradv, C):
        return torch.einsum("j,ajbl,l->ab", gradu, C, gradv)

内力向量为 InternalForce(quadrature_data={"sigma": sigma})，刚度矩阵为 Tangent(quadrature_data={"C": C})，二者使用 \(3 \times 3\) 张量的面内部分。压力沿内壁的单位外法向作用，FacetAssembler 的 forward 以 n 接收该法向：

class Pressure(FacetAssembler):
    """Nodal forces of a unit pressure, f_i = -int N_i n ds (n: outward normal)."""

    def forward(self, v, n):
        return -v[:, None] * n

牛顿法

每个载荷步迭代到非约束自由度上的残差低于外加力或反力的 \(10^{-10}\) 为止。第一次迭代从上一载荷步的收敛状态出发，把指定位移的变化传递到整个物体中（线性预测，借助 update_dirichlet()）；之后的迭代保持指定值不变。塑性状态在该步收敛后才提交，因此每次迭代都从同一个状态出发进行返回映射。

    def solve_step(self, f_ext, prescribed=None):
        """Equilibrium for the external forces ``f_ext`` [n_points * 2] and the
        values ``prescribed`` on the fixed dofs (default: keep them).

        The first Newton iteration starts from the converged state and carries
        the change of the prescribed values into the whole body (the linear
        predictor); the later ones keep them. Returns the relative residual
        after every Newton update.
        """
        jump = torch.zeros_like(self.u)
        if prescribed is not None:
            jump = torch.where(self.fixed, prescribed - self.u, jump)
        history = []
        for it in range(self.max_iterations + 1):
            R, (sigma, eps_p, p, C) = self.residual(self.u, f_ext)
            if it > 0:
                scale = max(float(torch.linalg.vector_norm(f_ext)), float(torch.linalg.vector_norm(R[self.fixed])),
                            1e-300)
                history.append(float(torch.linalg.vector_norm(R[~self.fixed])) / scale)
                if history[-1] <= self.tol:
                    break
            if it == self.max_iterations:
                raise RuntimeError(f"Newton did not converge: relative residuals {history}")
            K = self.tangent(quadrature_data={"C": C[..., :2, :2, :2, :2]})
            self.condenser.update_dirichlet(jump if it == 0 else torch.zeros_like(jump))
            K_free, rhs = self.condenser(K, -R)
            du = K_free.solve(rhs, backend=self.linear_solver).to(rhs.device)   # SciPy answers on the host
            self.u = self.u + self.condenser.recover(du)
        self.eps_p, self.p, self.sigma = eps_p, p, sigma   # commit the converged state
        self.reaction = R
        return history

厚壁圆筒

• 几何：取圆管的四分之一，\(a = 100\) mm，\(b = 200\) mm，平面应变；在 \(x\) 轴上 \(u_y = 0\)，在 \(y\) 轴上 \(u_x = 0\)。

• 材料：\(E = 200\) GPa，\(\nu = 0.3\)，\(\sigma_y = 250\) MPa，理想塑性。

• 加载：内壁在 30 步内被向外推到初始屈服位移的六倍。在这种位移控制下，压力取为内壁反力在单位压力节点力上的投影。--control pressure 改为逐步提高压力，此时加载停在极限压力之前。

• 网格：用 NumPy 在极坐标网格上生成的六节点三角形单元。径向间距随 \(r\) 增大，圆弧边的中点节点位于圆周上（825 个节点）。

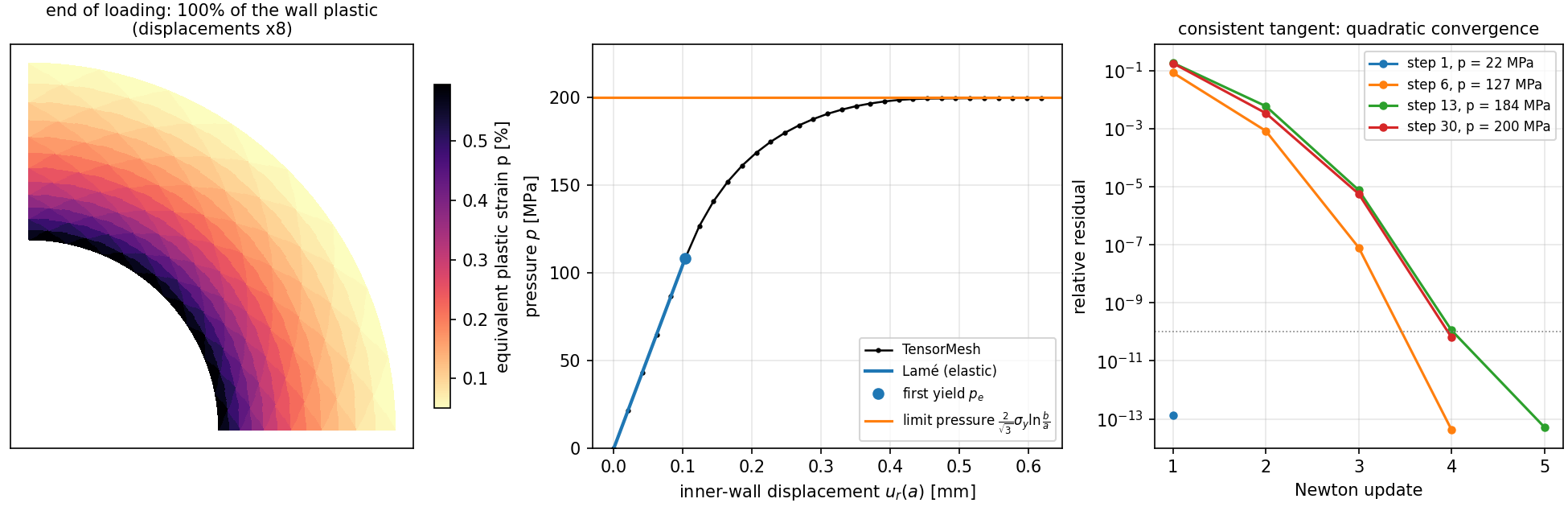

图 62 plasticity_cylinder.py 的输出。左：加载结束时的等效塑性应变。中：压力与内壁位移的关系，并标出 Lamé 直线、初始屈服点和极限压力。右：一个弹性步、第一个塑性步、塑性区约占一半的载荷步以及最后一步的牛顿残差。

响应沿 Lamé 直线变化，直到内壁在 \(p_e = 108.1\) MPa 时屈服。随后塑性区向外扩展，压力增长得越来越慢。塑性区到达外壁后，圆筒在几乎恒定的压力下流动：最后一步的压力为 199.7 MPa，与极限压力 \(\tfrac{2}{\sqrt3}\, \sigma_y \ln(b/a) = 200.1\) MPa 相差不到 0.2%，并从下方逼近。弹性步只需一次牛顿更新，塑性步需要三到五次，每次更新后残差大致平方一次。

验证

tests/assemble/test_plasticity_cylinder_example.py 检查以下内容：

• 返回映射：塑性点最终落在屈服面上，弹性点保持弹性应力，塑性流动为偏量，切线与应力更新的前向模式自动微分导数一致。

• 刚度矩阵：装配得到的切线刚度与残差的中心差分一致。

• 弹性阶段：内壁位移与 Lamé 解一致，

  \[\frac{p}{u_r(a)} = \frac{E\, (b^2 - a^2)}{(1 + \nu)\, a\, \bigl[(1 - 2\nu)\, a^2 + b^2\bigr]},\]

  压力控制和位移控制下均如此。

• 初始屈服：低于初始屈服位移时没有塑性点；略高于该位移时，塑性点只出现在最内层单元中。

• 塑性坍塌：理想塑性圆管的压力从下方逼近极限压力，误差在 1% 以内，并且每个载荷步的牛顿法最多六次更新即收敛。

• 设备：存在 GPU 时，比较 CUDA 与 CPU 的结果。

运行它

cd examples/solid/plasticity_cylinder
python plasticity_cylinder.py                       # displacement control
python plasticity_cylinder.py --control pressure    # up to 0.98 of the limit pressure
python plasticity_cylinder.py --hardening 2000      # H = 2 GPa

默认运行在 CPU 上只需几秒钟。--device cuda 在 GPU 上装配；此时若 torch-sla 支持 cuDSS，牛顿方程组用 cuDSS 求解，否则在主机上用 SciPy 求解。

说明

• 为什么用位移控制。 在压力控制下，理想塑性圆管无法加载到极限压力以上，而且在接近极限压力时切线矩阵会变得奇异。指定内壁位移则可以沿着平台继续加载。

• 单元。 塑性流动保持体积不变，平面应变下线性（常应变）三角形单元在这一约束下会发生锁死，从而高估坍塌载荷 [Nagtegaal1974]。本例使用的二次三角形单元得到的极限压力误差在 0.2% 以内。

• 第一次迭代。 如果在第一次求解之前只把边界节点移到新的指定位置，就只有紧邻它们的那一层单元产生应变，可能使这层单元出现虚假的屈服。线性预测会先把这一变化传递到整个物体中。

下一步

• 塑性（带各向同性硬化的 J2）：同一个 J2 模型写成增量能量的形式，用 L-BFGS 最小化，使用 J2Plasticity。

• 形式：quadrature_data、n 以及 forward 可以接收的其他参数名。

[Hill1950]

R. Hill, The Mathematical Theory of Plasticity, Oxford University Press, 1950.

[Simo1985]

J. C. Simo and R. L. Taylor, Consistent tangent operators for rate-independent elastoplasticity, Computer Methods in Applied Mechanics and Engineering, 48(1):101–118, 1985.

[deSouzaNeto2008]

E. A. de Souza Neto, D. Perić and D. R. J. Owen, Computational Methods for Plasticity: Theory and Applications, Wiley, 2008.

[Nagtegaal1974]

J. C. Nagtegaal, D. M. Parks and J. R. Rice, On numerically accurate finite element solutions in the fully plastic range, Computer Methods in Applied Mechanics and Engineering, 4(2):153–177, 1974.
